Раздел «Параметры БСВВ»

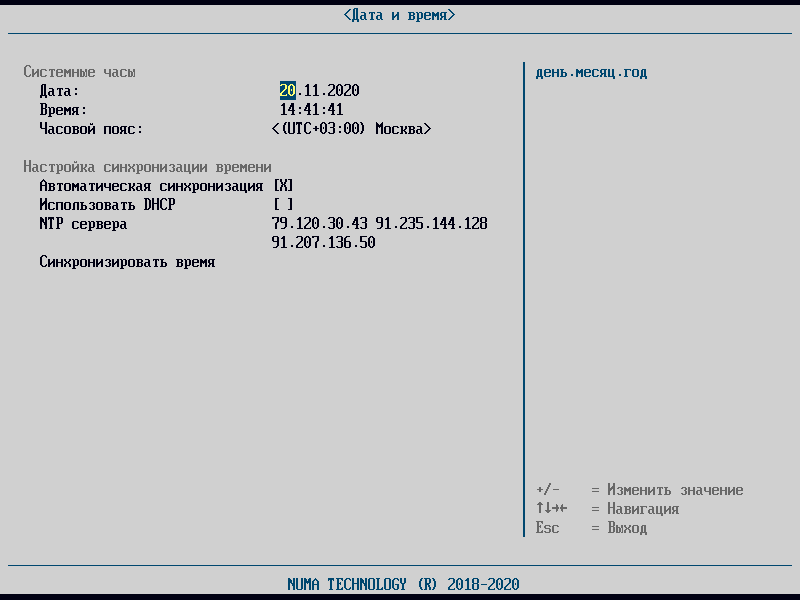

Дата и время#

Для того чтобы установить системные дату и время необходимо выполнить следующие действия:

• выбрать меню «Дата и время»;
• с помощью клавиш «+» и «–» отредактировать значения;
• выйти из меню с помощью клавиши Esc.

После выхода из меню данные сохранятся автоматически.

Также доступна автоматическая синхронизация времени при каждом запуске Изделия. Для автоматической синхронизации необходимо включить параметр «Автоматическая синхронизация», а также указать IP-адрес NTP сервера для подключения.

Для возможности использования списка доступных NTP серверов из DHCP необходимо включить параметр «Использовать DHCP».

Для принудительной синхронизации необходимо выбрать параметр «Синхронизировать время» и нажать клавишу Enter.

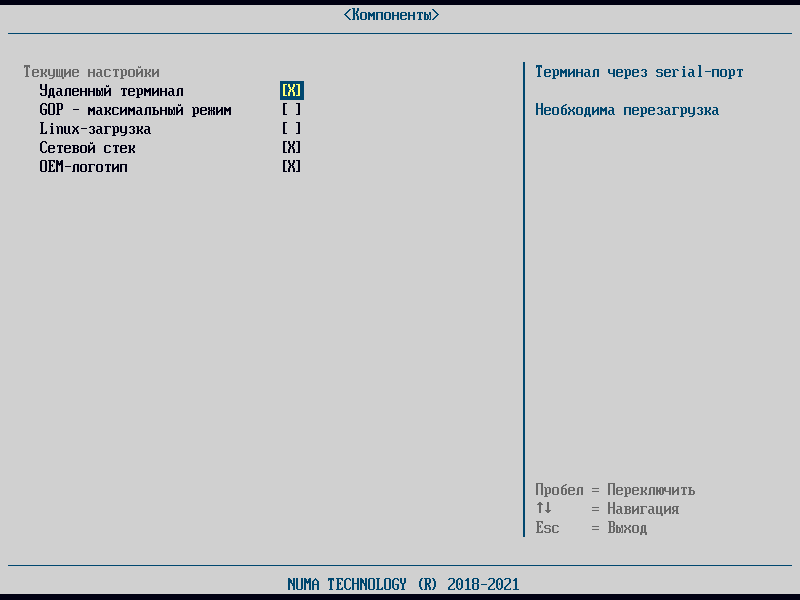

Компоненты#

Меню «Компоненты» предоставляет возможность изменения значений следующих параметров:

• «Удаленный терминал» - разрешение вывода информации в терминал через COM-порт;
• «Видеоадаптер» – определяет порядок выбора видеоадаптера для работы (интегрированный/внешний);
• «GOP – максимальный режим» – подключает максимально возможное разрешение видеоадаптера при запуске ОС;
• «Linux-загрузка» – параметр для активации возможности загрузки драйверов Ext2/Ext4 и добавление тип модуля «Linux» для пользовательской загрузки;
• «Сетевой стек» – параметр для включения/отключения драйверов сетевого стека UEFI для загрузки по сети. Для поддержки протокола версии IPv6 необходимо включить данный параметр;
• «OEM-логотип» – параметр, позволяющий настраивать отображение логотипов при загрузке OC Windows и OC Ubuntu в режиме EFI. При включенном параметре в момент загрузки ОС отображается логотип, установленный разработчиком (в зависимости от типа СВТ, на которое установлено Изделие), в случае выключенного параметра отображается стандартный логотип загрузки ОС Windows/ОС Ubuntu;

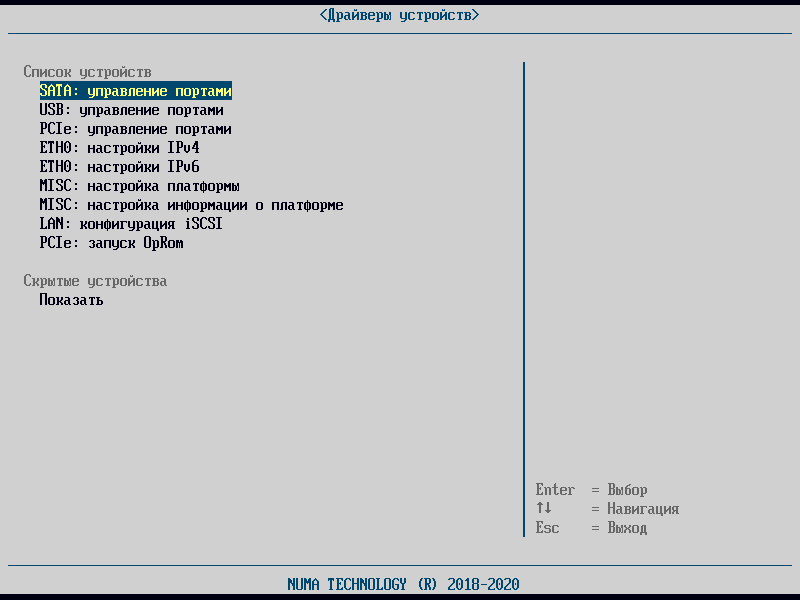

Драйверы устройств#

Данный пункт позволяет просматривать драйверы устройств, установленные на СВТ, проверять правильность их работы и изменять параметры.

Список устройств, отображаемых в диспетчере, зависит от используемого СВТ.

Ниже перечислен список всех возможных настраиваемых параметров.

Для того чтобы настроить параметры платформы, необходимо выполнить следующие действия:

1. выбрать пункт меню;
2. выбрать пункт, соответствующий требуемому устройству;
3. задать необходимые параметры;
4. сохранить изменения.

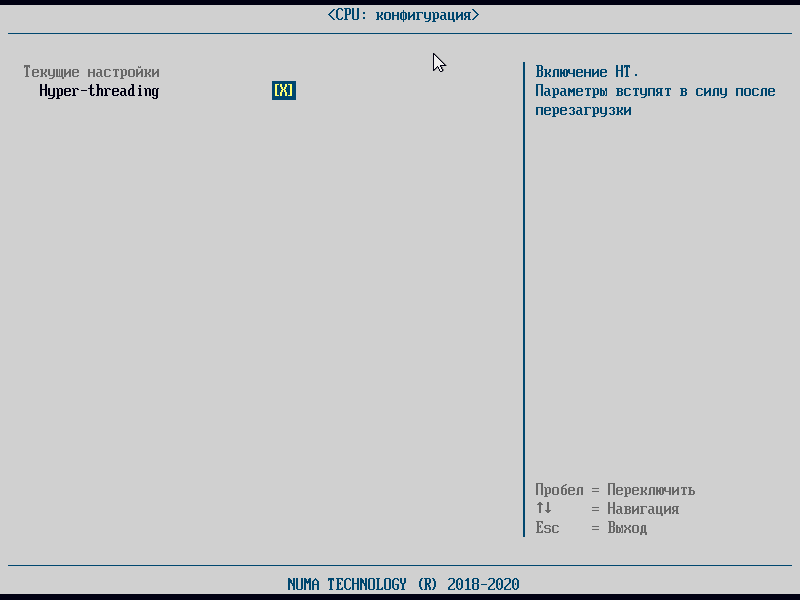

CPU: конфигурация#

Данный пункт позволяет включать функцию Hyper-threading, которое обеспечивает более эффективное использование ресурсов процессора, позволяя выполнять несколько потоков на каждом ядре.

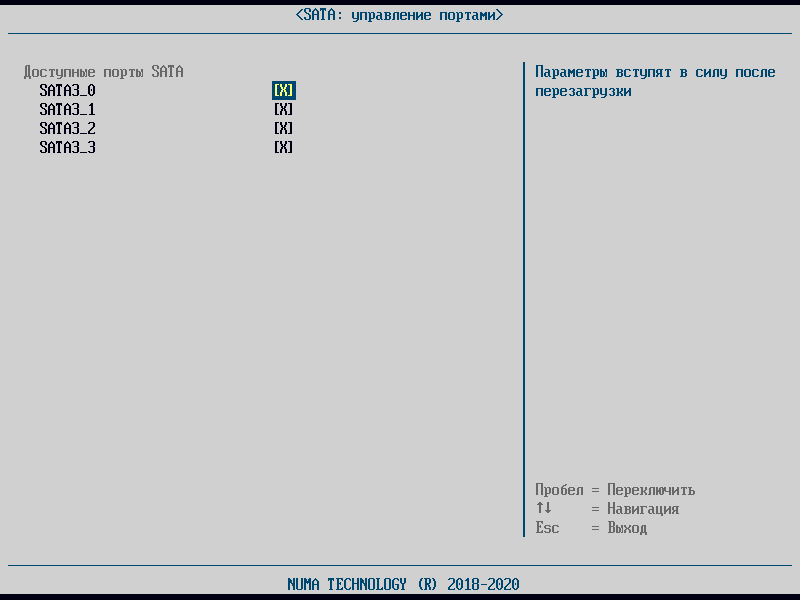

SATA: управление портами#

Меню «SATA: управление портами» отображает все доступные SATA-порты и дает возможность администратору отключать/подключать порты.

При отключении SATA-порта, соответственно отключается и устройство, подключенное к этому порту. Эффект отключения можно наблюдать в меню «Быстрая загрузка». Для этого на форме «SATA: управление портами» необходимо отключить SATA-порт, отображаемый в переменной Device Path для подключенного SATA-устройства и обязательно выполнить перезагрузку.

Подключенное устройство перестанет отображаться на форме «Быстрая загрузка», хотя физически подключено к порту (или к плате кабелями питания и передачи данных).

Кроме этого факт отключения устройства можно увидеть на форме «Системная информация»: если устройство было единственным SATA-устройством, на форме перестанет отображаться раздел «SATA-накопители».

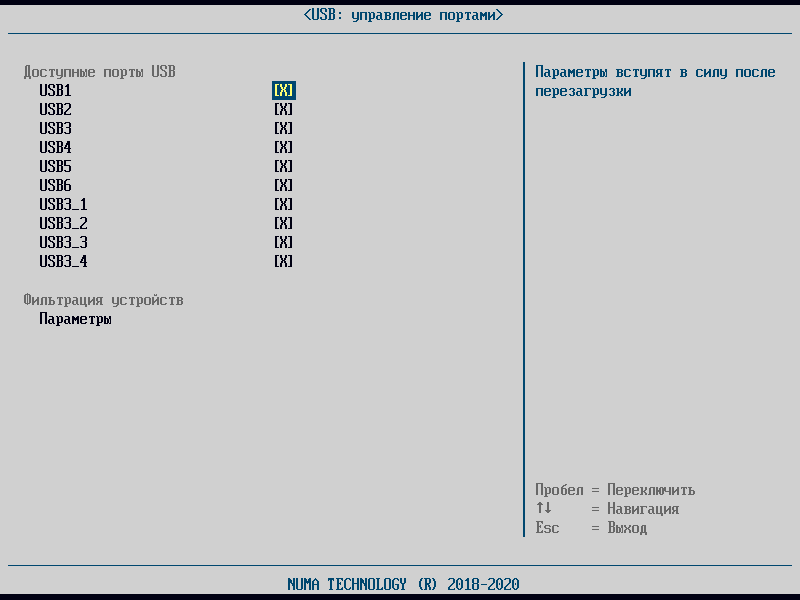

USB: управление портами#

Меню «USB: управление портами»:

• отображает все доступные USB–порты и дает возможность администратору отключать/подключать порты;
• позволяет администратору управлять процессом загрузки с подключенных USB-устройств и при необходимости блокировать загрузку.

При отключении USB-порта соответственно отключается и устройство, подключенное к этому порту. Эффект отключения можно наблюдать в меню «Быстрая загрузка». Для этого в меню «USB: управление портами» необходимо отключить USB-порт, отображаемый в переменной Device Path для подключенного USB-устройства и обязательно выполнить перезагрузку. Подключенное устройство перестанет отображаться в меню «Быстрая загрузка», хотя физически остается подключенным к порту.

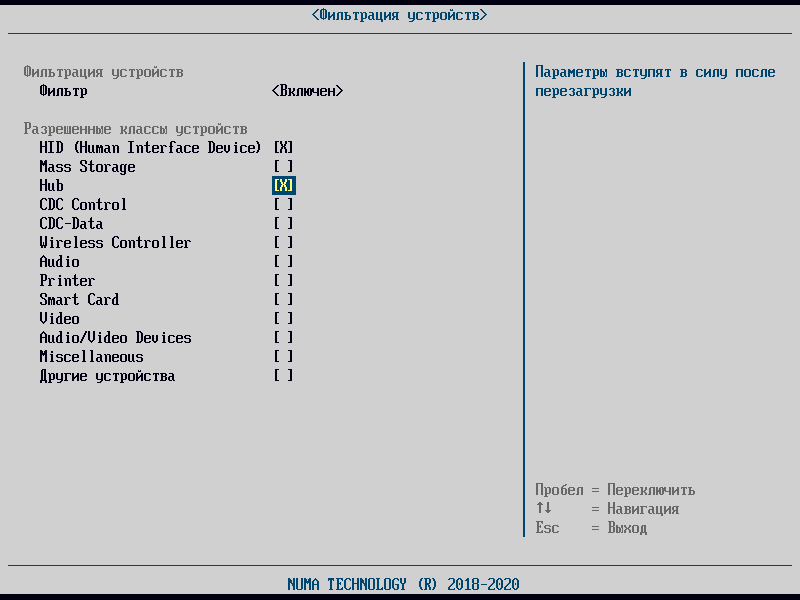

Кроме раздела управления доступностью USB-портов, в меню есть раздел «Фильтрация устройств». Фильтр может блокировать работу USB-устройств определенных категорий.

• К USB HID (human interface device) устройствам относятся USB-клавиатура и USB-мышь, USB-джойстик.
• К Mass Storage относятся USB-накопители;
• К Hub относятся USB-хабы;
• К CDC Control относятся модем, сетевая карта, COM-порт;
• CDC-Data используется совместно с классом CDC;
• К Wireless Controller относится Bluetooth-адаптер;
• К Audio относится звуковая карта, MIDI;
• К Printer относятся принтеры и сканеры;
• К Smart Card относится карты памяти;
• К Video относятся веб-камеры;
• Audio/Video Devices относятся аудио-видео устройства;
• К Miscellaneous относятся ActiveSync-устройства;
• Другие устройства.

В случае отключения класса устройств «Mass Storage», попытка осуществить загрузку с USB-накопителя в меню «Быстрая загрузка» или при старте Изделия (если в меню «Конфигуратор» для подключенного носителя выбрано действие – «Загрузить с USB»), приведет к ошибке и автоматической перезагрузке Изделия. Дополнительно к этому, после перезагрузки USB-порт будет отключен до момента следующей перезагрузки СВТ.

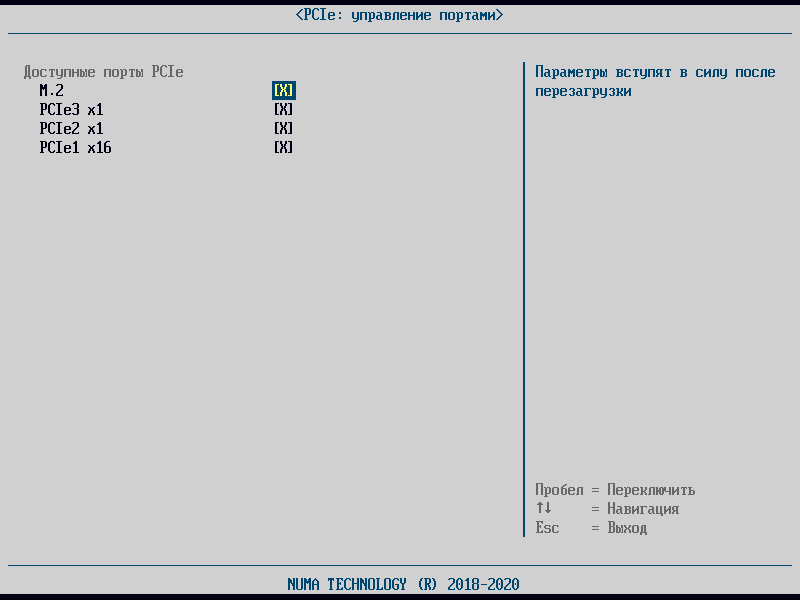

PCI: управление портами#

Меню «PCI: управление портами» отображает все доступные PCI-порты и дает возможность администратору отключать/подключать порты, с помощью механизма чекбоксов. При отключении PCI-порта соответственно отключается и устройство, подключенное к этому порту. Эффект отключения можно наблюдать в меню «Быстрая загрузка». Для этого в меню «PCI: управление портами» отключить PCI-порт, отображаемый в переменной Device Path для подключенного PCI-устройства и обязательно выполнить перезагрузку. Подключенное устройство перестанет отображаться в меню «Быстрая загрузка», хотя физически подключено к порту (плате кабелями питания и передачи данных). Кроме этого факт отключения устройства можно увидеть на форме «Системная информация»: если устройство было единственным PCI-устройством, на форме перестанет отображаться раздел [PCI-накопители].

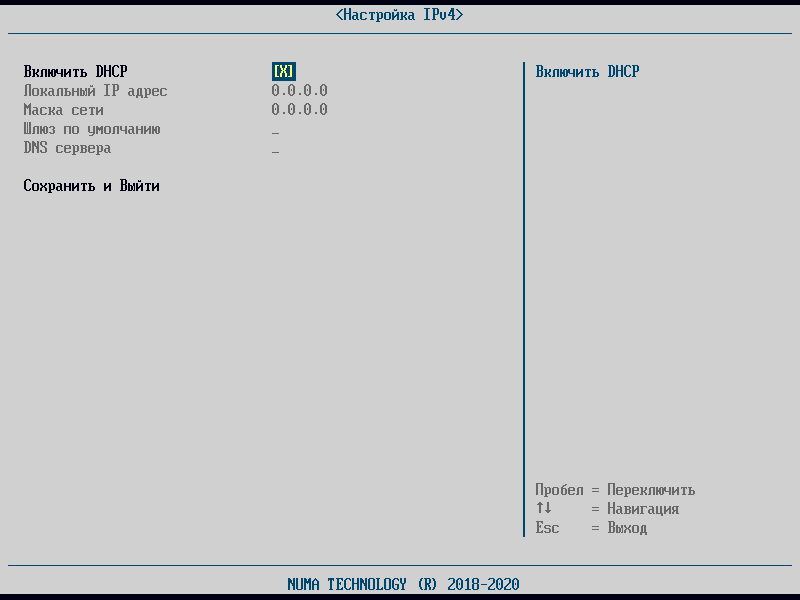

ETH0: настройка IPv4#

Данный пункт предназначен для настройки работы сетевых протоколов (TCP/UDP) IPv4. Вид меню представлен на рисунке ниже.

Поддерживается два режима настройки:

• автоматический - с использованием DHCP (Dynamic Host Configuration Protocol), протокол динамической настройки хостов;
• режим ручной настройки - настраивается системным администратором.

Заполнение каждого поля сопровождается подсказками с примерами заполнения. Например, для «DNS сервера»: «Введите адреса DNS серверов через пробел. Пример: 192.168.10.8 192.168.10.9».

По умолчанию в Изделии установлен режим работы с использованием DHCP.

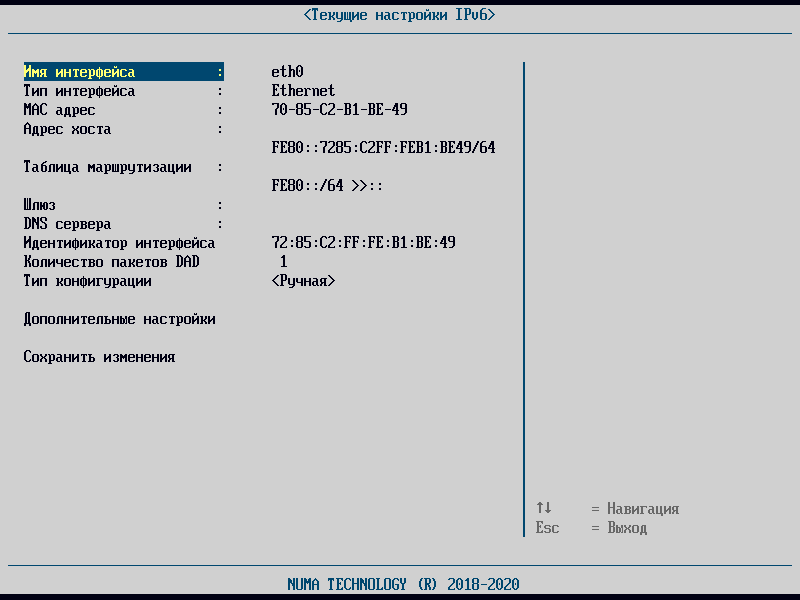

ETH0: настройка IPv6#

Данный пункт предназначен для настройки работы сетевых протоколов (TCP/UDP) IPv6. Вид меню представлен на рисунке ниже.

Для настройки необходимо заполнить следующие параметры:

• идентификатор интерфейса – альтернативный 64-битный идентификатор;
• количество пакетов DAD – количество последовательных пакетов опроса соседей (NSm), отправленных при поиске дублированного адреса. При параметре 0 обнаружение дублированного адреса не выполняется;
• тип конфигурации – доступные параметры <автоматическая> и <ручная>;

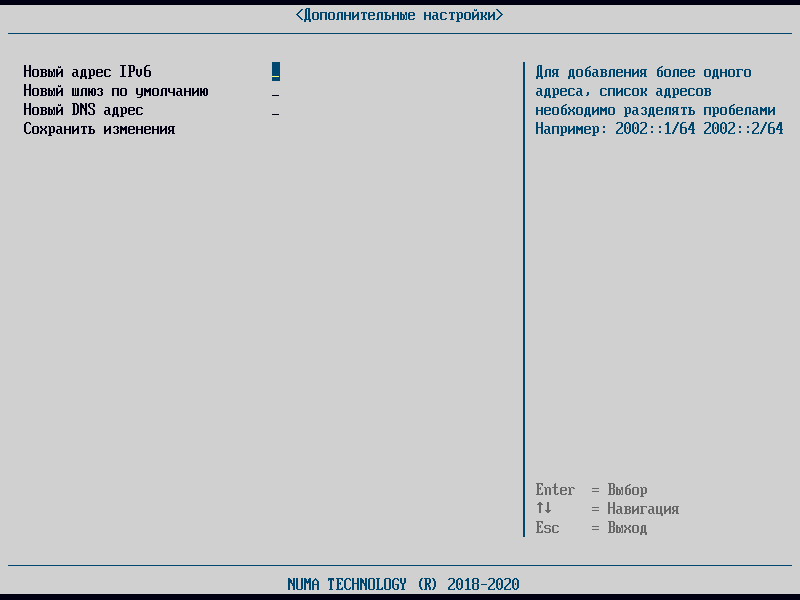

• дополнительные настройки (см. рисунок ниже).

MISC: настройка платформы#

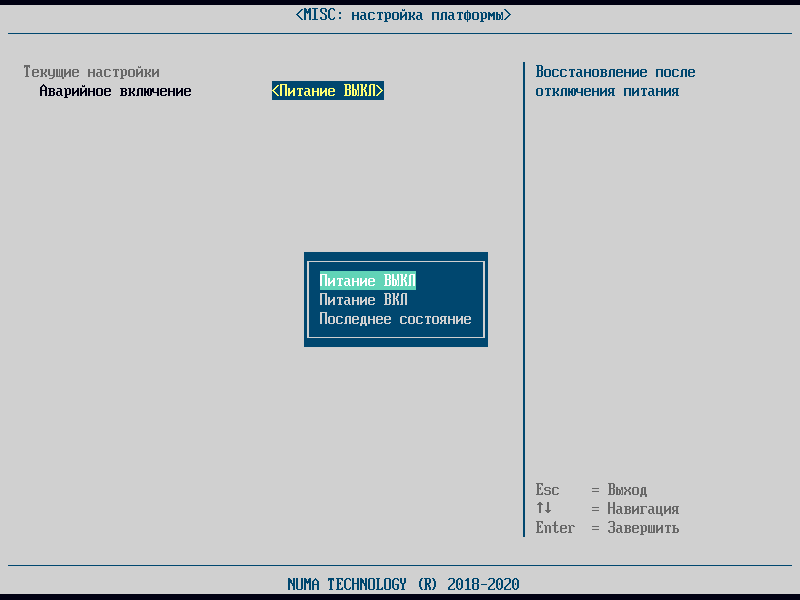

Аварийное включение#

Данный пункт предназначен для настройки поведения Изделия в случае аварийного выключения питания.

В зависимости от установленного значения настройки, после аварийного отключения питания плата:

• при значении <Питание ВКЛ> будет автоматически включаться при восстановлении питания;
• при значении <Питание ВЫКЛ> не будет автоматически включаться при восстановлении питания.

Режим Wake on LAN/PCIE#

Настройка параметра «Wake on LAN/PCIE» позволяет отключать/включать СВТ посредством отправки через локальную сеть специального сигнала на сетевой адаптер и PCIe-порты.

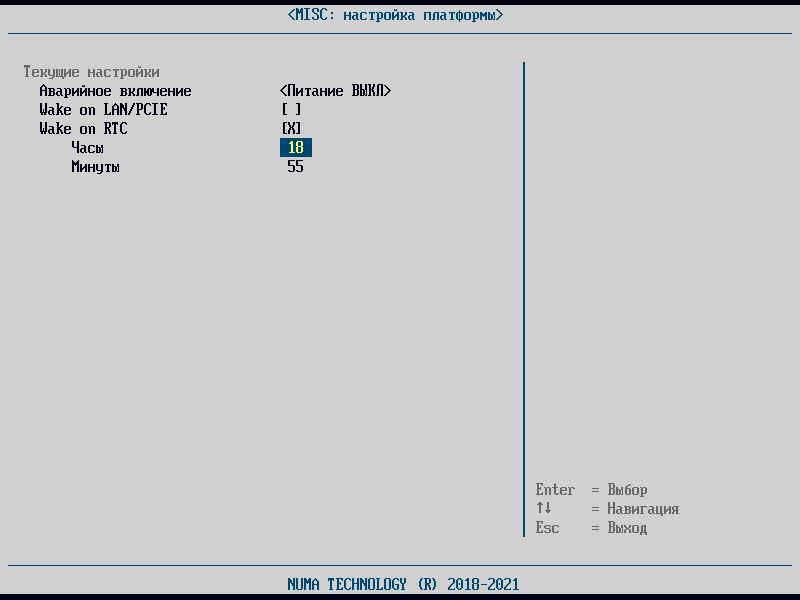

Режим Wake on RTC#

Параметр «Wake on RTC» отвечает за автоматическое включение питания компьютера в заданное время по сигналу от часов RTC.

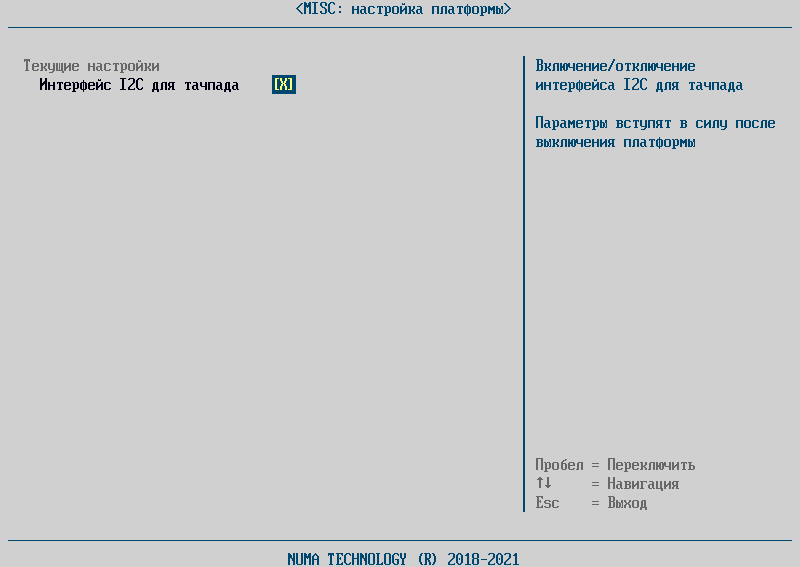

Настройка интерфейса I2C для тачпада#

Данный пункт предназначен настройки работы тачпада в ОС Astra Linux Common Edition v1.6. Для стабильной работы тачпада в ОС Astra Linux необходимо отключить параметр «Интерфейс I2C для тачпада».

Данный пункт меню не влияет на работу тачпада в иных ОС.

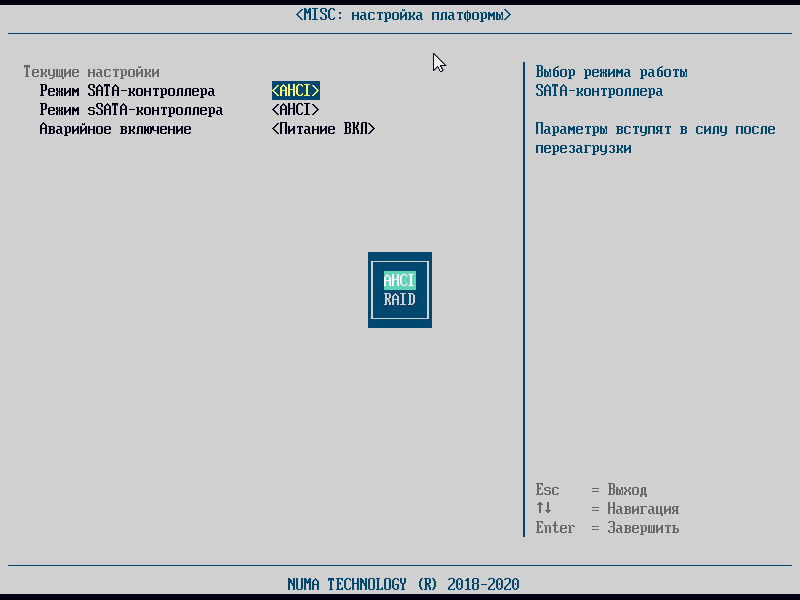

Режим SATA-контроллера#

Данный пункт предназначен для настройки работы SATA-контроллеров. Доступно два режима работы SATA-контроллера:

• AHCI – стандартный режим работы контроллера;
• RAID – возможность объединять несколько накопителей в RAID-массивы с целью повышения надежности хранения информации или для увеличения скорости работы.

Для выбора режима необходимо используя клавиши навигации выбрать режим, нажать клавишу Enter для подтверждения выбора.

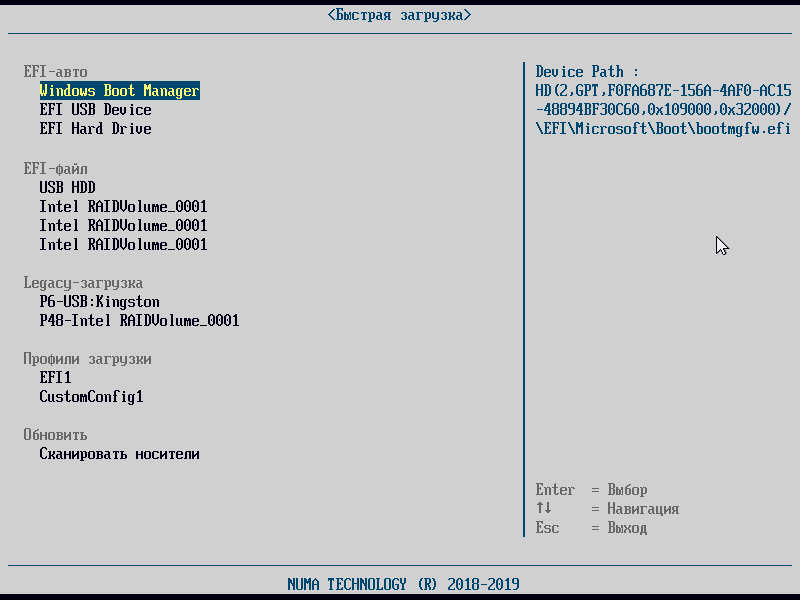

RAID-массив отображается в списке загрузочных устройств с названием, определенном при создании массива.

WiFi- адаптер#

При отключении параметра «WI-FI адаптер» в настройках загруженной операционной системы перестанет отображаться сетевой адаптер WI-FI.

Контроллер HD-Audio#

При отключении параметра «Контроллер HD-Audio» в настройках загруженной операционной системы перестанет отображаться контроллер HD-Audio.

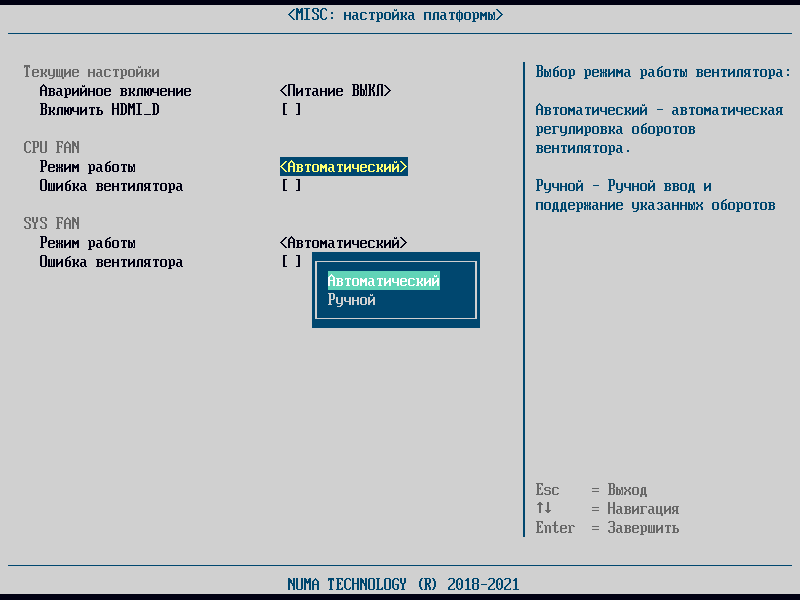

Настройка режима управления вращением вентиляторов#

Данное меню позволяет настроить режим работы вентилятора для процессора (CPU FAN) и системного вентилятора (SYS FAN).

Для настройки доступны два режима работы:

• Автоматический – автоматическая регулировка оборотов;

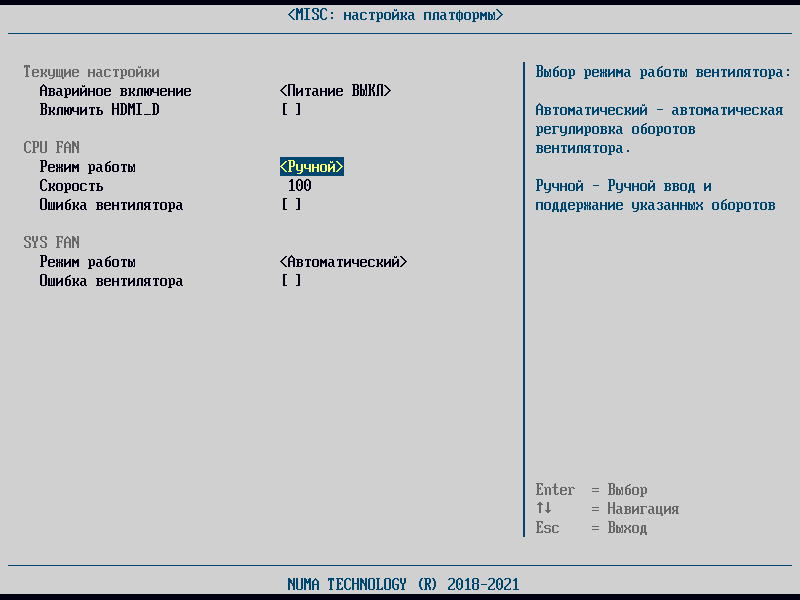

• Ручной – Изделие поддерживает обороты, указанные в данном поле.

Параметр «Ошибка вентилятора» позволяет настраивать отображение ошибки в случае отсутствия оборотов вентилятора.

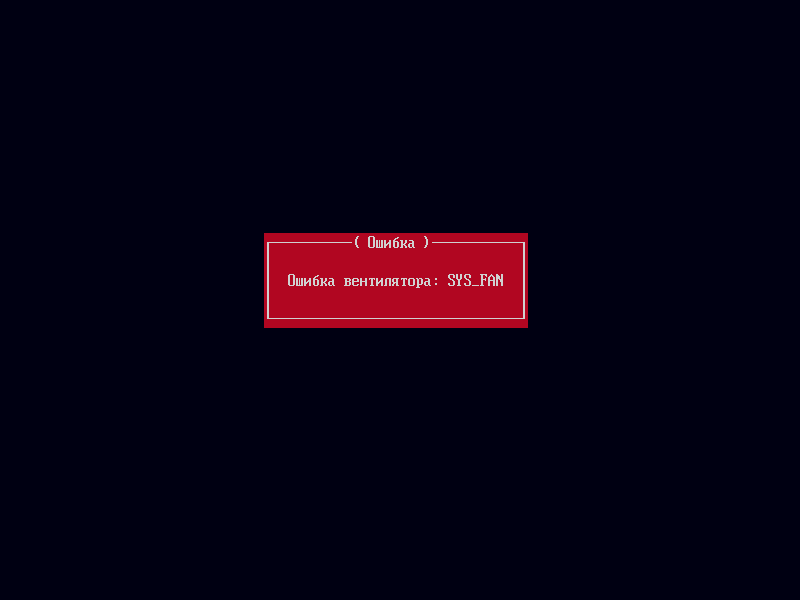

При включении СВТ отображается ошибка:

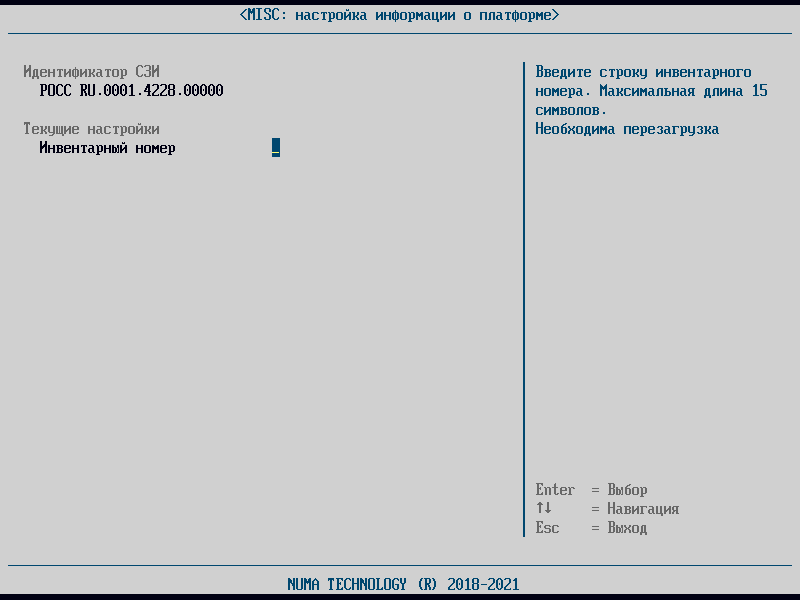

MISC: настройка информации о платформе#

Пункт позволяет присвоить СВТ, на которое установлено Изделие, инвентарный номер.

Для присвоения инвентарного номера необходимо ввести данные в поле «Инвентарный номер» длиной до 15 символов. Данные будут сохранены после перезагрузки СВТ.

Информацию об инвентарном номере можно наблюдать в форме «Системная информация».

Автоматически при активации лицензии на право использования Изделия в данном меню отображается идентификатор СЗИ – идентификатор средства защиты информации, являющаяся уникальным параметром для каждой поставки Изделия.

Идентификатор СЗИ имеет следующий формат POCC RU.0001.4228.XXXХXX, где:

• первая группа знаков содержит прописные буквы и цифры РОСС RU.0001, указывающие на систему сертификации ФСТЭК России;
• вторая группа знаков указывает на номер сертификата соответствия Изделия в системе сертификации ФСТЭК России;
• третья группа знаков указывает на номер лицензии в системе учета средств защиты информации, произведенных ООО «НумаТех».

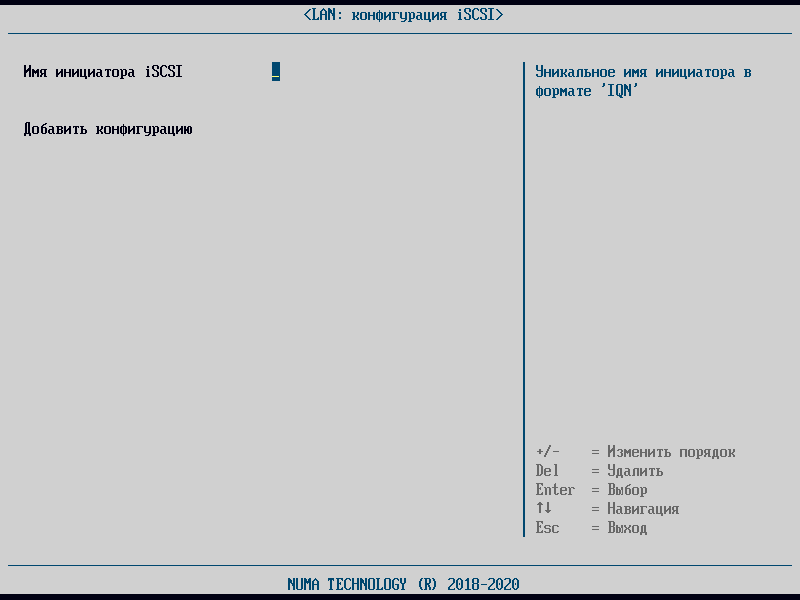

LAN: конфигурация iSCSI#

Поддержка iSCSI протокола позволяет загружать ОС с сетевого диска.

Для настройки драйвера необходимо:

• в меню «Компоненты» включить «Сетевой стек»;
• подключить сетевой кабель к сетевому порту (например, LAN1);

• ввести имя инициатора iSCSI в виде iqn (iSCSI Qualified Name): буквенная аббревиатура iqn; дата (гггг-мм), когда блок присвоения имен завладел доменом; имя домена в обратном порядке (org.example); необязательное “:” служащее префиксом для имени хранилища, указанного блоком присвоения имен. Например: iqn.2019-12.com.example:storage:disk2.sys.prof

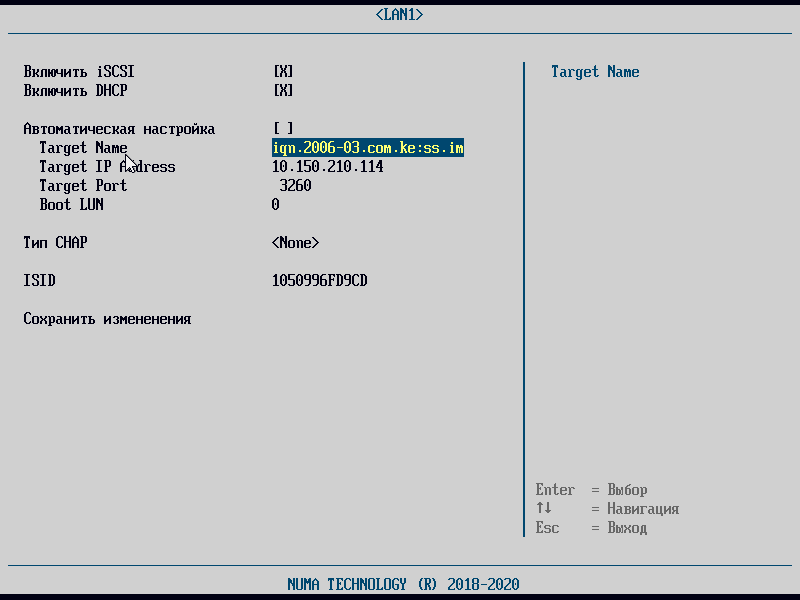

• войти в меню соответствующего сетевого порта (LAN1), включить настройки «Включить iSCSI», «Включить DHCP»;



• при указании «Автоматическая настройка» параметры iSCSI будут получены с DHCP-сервера;

  Примечание

  Необходимо настроить на сервере DHCP option 17.

• для ручной настройки необходимо заполнить всю необходимую информацию iSCSI Target: имя, IP-адрес, порт, LUN (опционально) и CHAP (тип аутентификации);

• сохранить созданные настройки.

После перезагрузки Изделия сетевой диск iSCSI будет доступен для загрузки в режиме EFI/Linux.

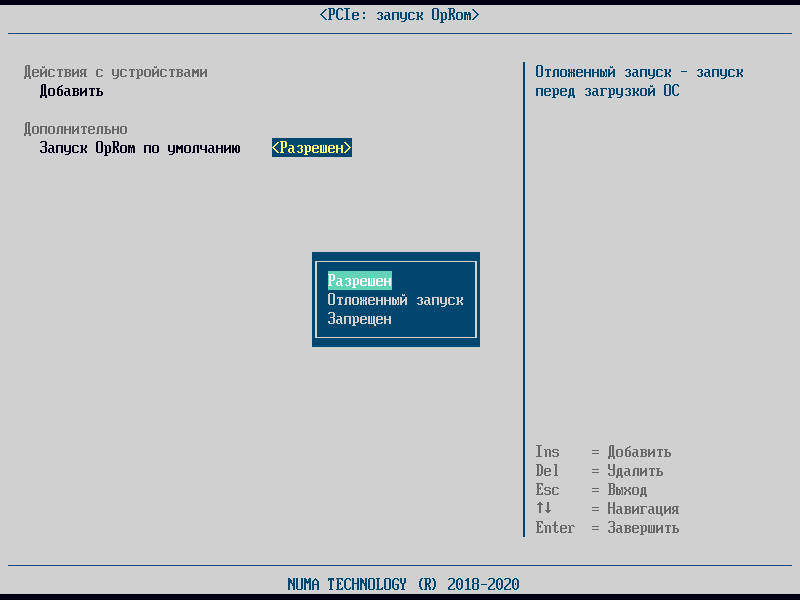

PCIe: запуск OpRom#

Данный пункт необходим для настройки запуска OpRom внешних PCIe устройств. Для включения параметра необходимо перейти в пункт «PCIe: запуск OpRom», в появившейся форме добавить устройство, выбрав действие «Добавить» в разделе «Действия с устройствами». На форме «Добавление устройства» отобразится идентификатор подключенного устройства и тип поддерживаемой загрузки (EFI). Добавленную запись необходимо сохранить. По умолчанию запуск OpRom разрешен.

В разделе «Дополнительно» устанавливается настройка параметра OpRom.

Параметр может принимать три значения:

• «Разрешен» – OpRom устройство должно успешно отработать;
• «Запрещен» – OpRom устройство не должно отработать;
• «Отложенный запуск» – OpRom устройство должно успешно стартовать при передаче управления (загрузке) ОС.

Список совместимых PCIe устройств определен в приложении 3 настоящего документа.

SATA: контроль доступа#

Форма предназначена для управления доступом к подключенным SATA-устройствам.

На подключенные жесткие диски можно установить пароль для доступа. Если пароль не введен, диск будет недоступен для использования.

Пароли вводятся парой – User/Master: User-пароль позволяет ставить и снимать защиту с жесткого диска, Master-пароль позволяет сбрасывать User-пароль в случае его потери.

Поддерживается два уровня защиты:

• High level – сброс User-пароля происходит без стирания информации с жесткого диска;
• Maximum level - сброс User-пароля происходит только после полного стирания жесткого диска.

Для установки защиты, необходимо:

• выбрать необходимый диск из списка подключенных дисков и нажать клавишу Enter. На появившейся форме в разделе [Действия], выбрать пункт <Установить защиту>;
• затем в разделе [Установить защиту] выбрать <тип пароля> и <security level>, внимательно читая советы-подсказки в правой части экрана. Сначала для User-пароля, затем для Master-пароля. Пароли устанавливаются с последующим подтверждением. Поддерживаются пароли до 32 символов;
• обязательно сохранить эти пароли на любом доступном носителе в надежном месте.

После установки пароля появится информационное сообщение: «Для того, чтобы изменения вступили в силу необходимо выключение питания».

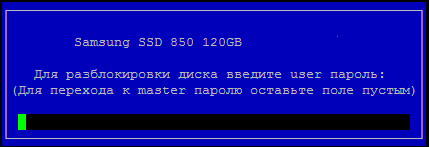

После включения на экране будет появляться окно запроса:

Окно запроса будет выводиться во время загрузки прогресс-бара инициализации БСВВ и появления окна «Главного меню».

Если установлены несколько жестких дисков с контролем доступа, то будут последовательно выведены формы запросов паролей для каждого диска.

Если пароль не введен, диск будет недоступен для использования, в меню контроля доступа будут активны чекбоксы для параметров <Security Enabled> и <Security locked>.

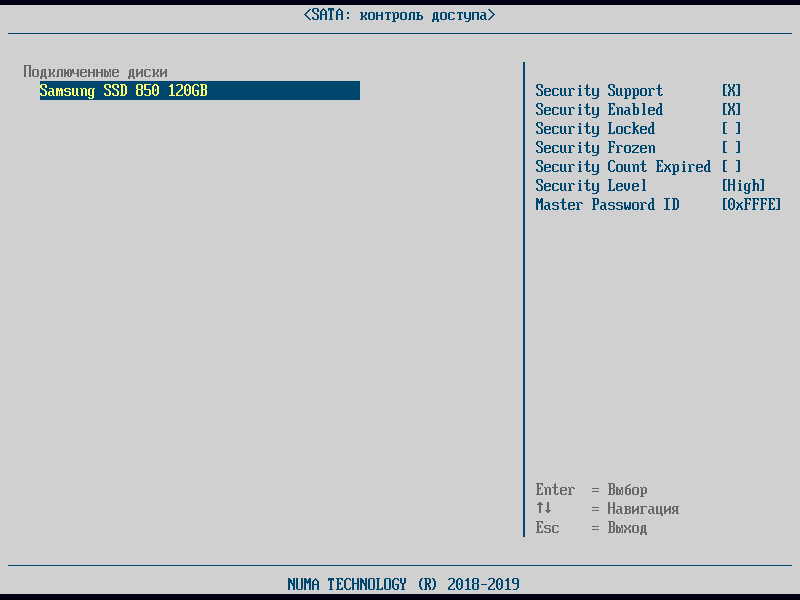

При корректном вводе пароля – только <Security Enabled>.

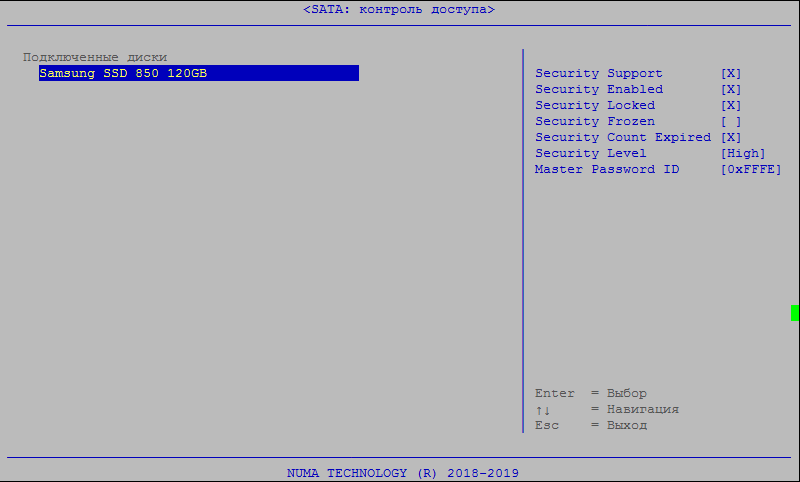

При вводе некорректного пароля дважды, происходит блокировка и заполняется поля: <Security Count Expired>, <Security Locked>

Значения сбрасываются при отключении питания. На экран выводится сообщение об ошибке:

При попытке выполнить какие-либо действия на форме контроля доступа, БСВВ выведет следующее сообщение:

Поле <Security Frozen> заполняется, если после ввода пароля и загрузки ОС выполнить перезагрузку. Перезагрузка происходит без запроса пароля к диску. Загрузка ОС в этом случае разрешена.

Для снятия защиты необходимо:

• выбрать жесткий диск с установленной защитой и нажать клавишу Enter;
• на появившейся форме в разделе [Действия], выбрать пункт- <Снять защиту>;
• ввести значение User-пароля в диалоговой форме – «Введите старый пароль». После ввода корректного пароля, появится сообщение – «Операция выполнена»;
• вернуться на форму с разделом [Подключенные диски] и убедиться, что для диска активен только один чекбокс – <SecuritySupport>.

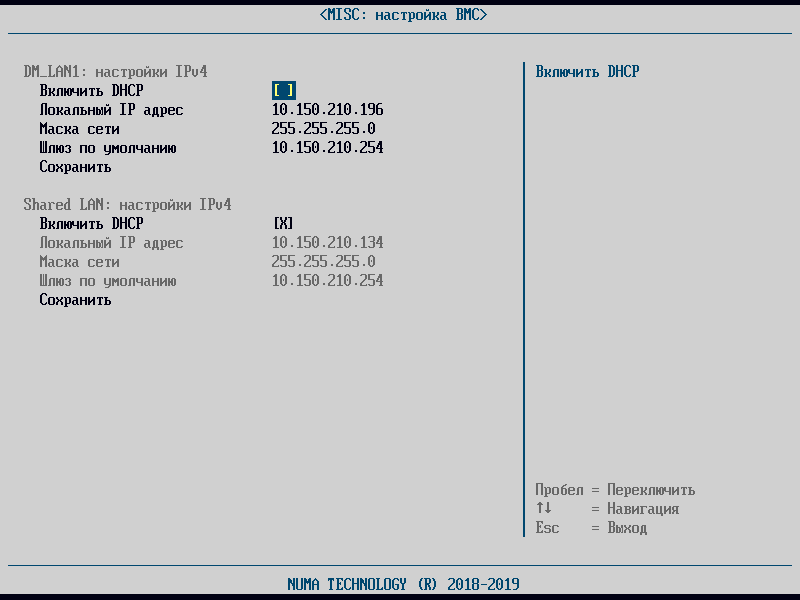

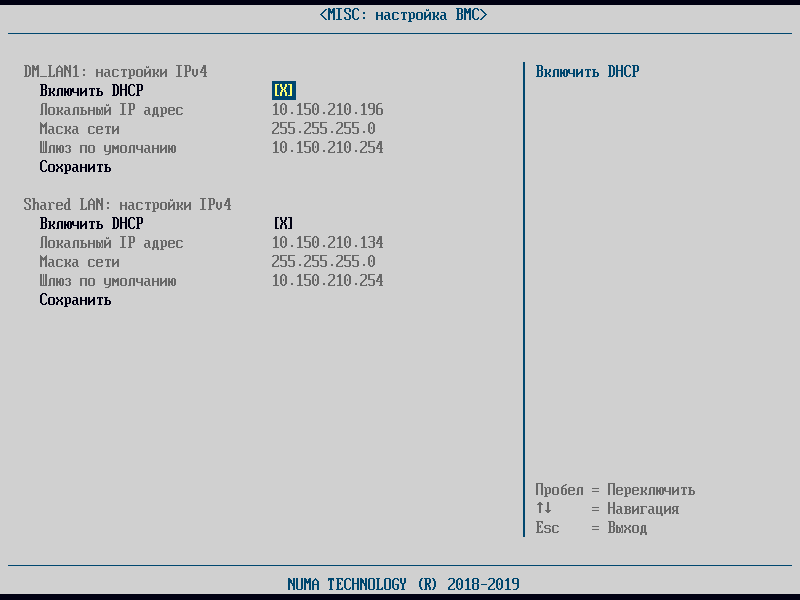

MISC: настройка BMC#

Для настройки удаленного подключения к BMC-контроллеру необходимо перейти в меню «Драйверы устройств», выбрать раздел «MISC: настройка BMC».

Для работы можно выбрать динамическое назначение IP-адреса, для этого необходимо включить параметр DHCP или задать статический IP-адрес, указав дополнительно маску подсети и адрес шлюза. Для внесения изменений необходимо сохранить введенные данные.

Дальнейшее подключение к Изделию осуществляется через браузер на управляющем компьютере.

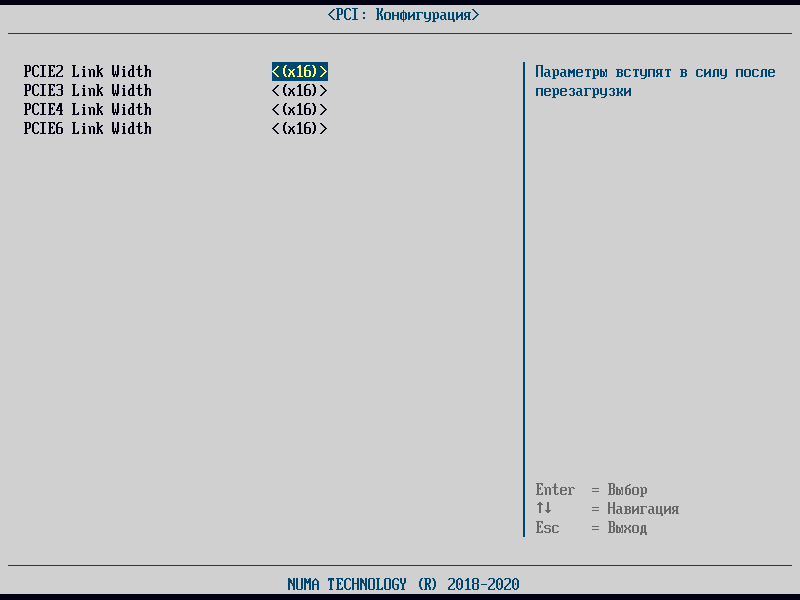

PCI: конфигурация#

Данная настройка позволяет устанавливать количество используемых линий шины PCIe для соответствующего порта.

Для выбора необходимого параметра необходимо нажать клавишу Enter и клавишами навигации выбрать подходящее значение.

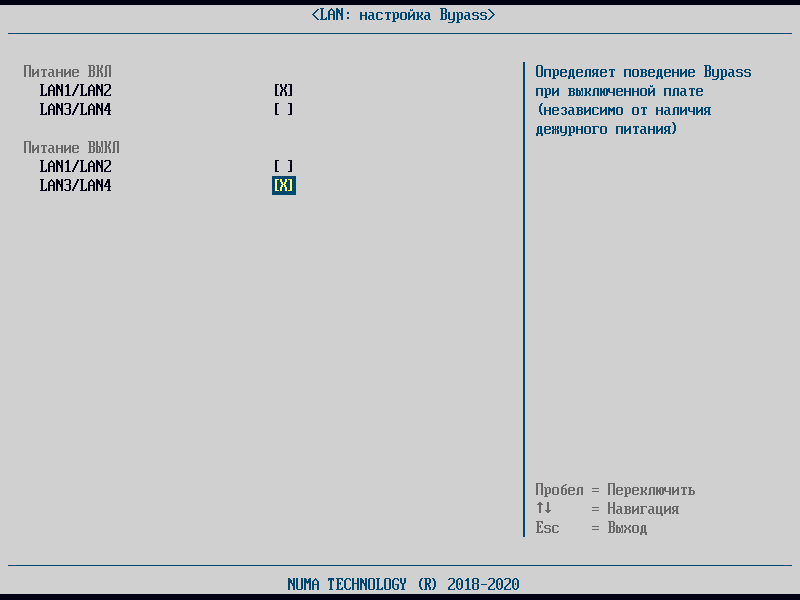

LAN: настройка Bypass#

Данный пункт меню позволяет настраивать режим Bypass. Поддерживаются следующие варианты конфигурации интерфейсов: LAN1/LAN2 и LAN3/LAN4.

В режиме Bypass порты LAN1 и LAN2 (LAN3 и LAN4) напрямую замыкаются друг с другом, сетевой трафик идет напрямую между портами и не попадает на сетевые интерфейсы.

При активном переключателе порты находятся в режиме Bypass. При неактивном переключателе порты функционируют как обычные порты Ethernet.

Настройка портов при включении (параметры в разделе «Питание ВКЛ») определяет поведение Bypass при работе в Numa Arce и в ОС.

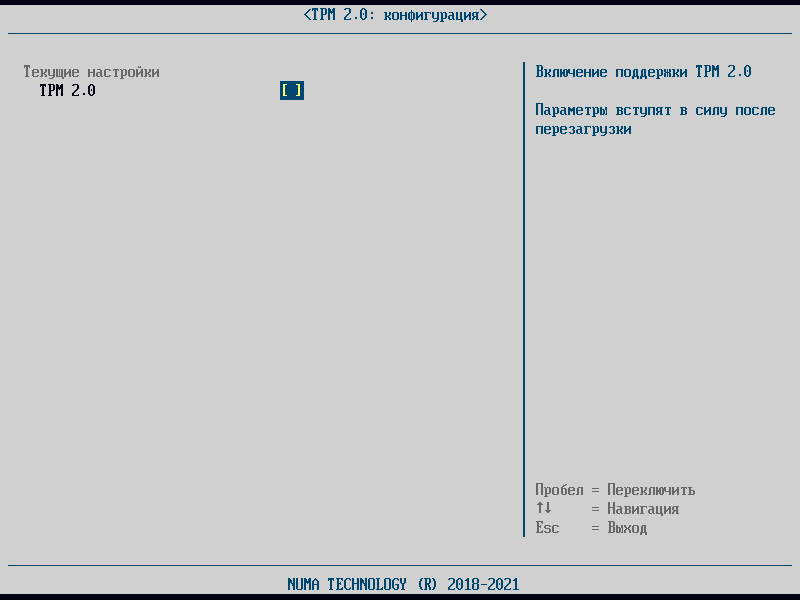

TPM 2.0: конфигурация#

Данный пункт позволяет администратору включить/отключить поддержку TPM 2.0 для конфигурации Intel PTT с помощью механизма чекбоксо.

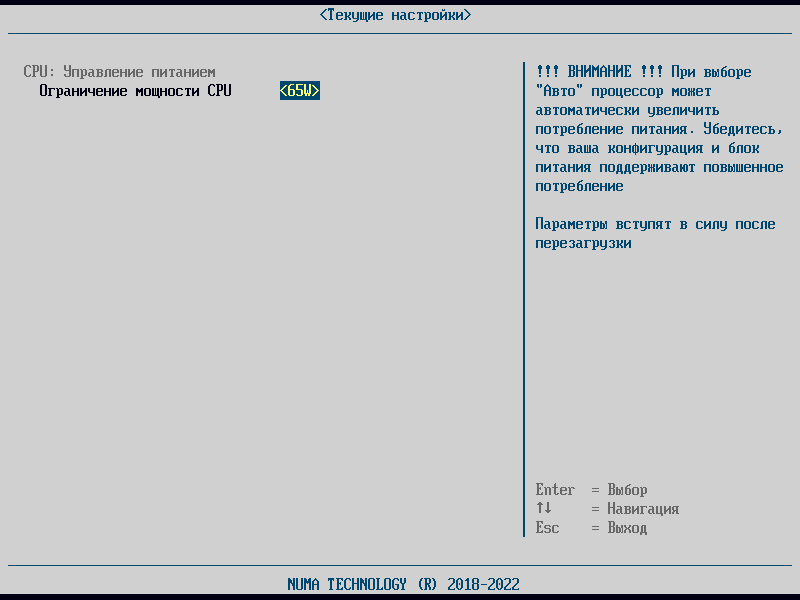

CPU: управление питанием#

Данный параметр позволяет задать ограничение мощности процессора.

Доступно 4 значения энергопотребления процессора:

• 35W;
• 65W;
• 95W;
• Авто.
