Раздел «Параметры БСВВ»

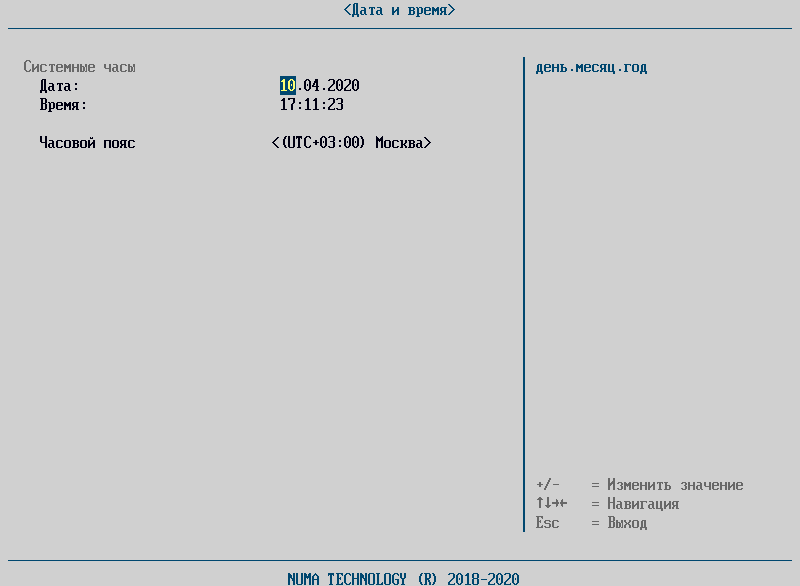

Дата и время#

Для того чтобы установить системные дату и время необходимо выполнить следующие действия:

  • выбрать меню «Дата и время»;
  • с помощью клавиш + и - отредактировать значения;
  • выйти из меню с помощью клавиши Esc.

После выхода из меню данные сохранятся автоматически.

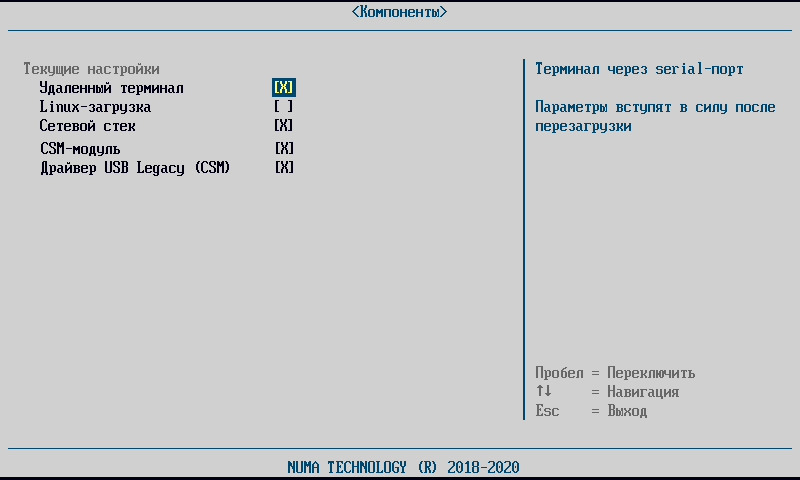

Компоненты#

Меню «Компоненты» предоставляет возможность изменения значений следующих параметров:

  • «Удаленный терминал» - разрешение вывода информации в терминал через COM-порт;
  • «Linux-загрузка» – параметр для активации возможности загрузки драйверов Ext2/Ext4 и добавление тип модуля «Linux» для пользовательской загрузки;
  • «Сетевой стек» – параметр для включения/отключения драйверов сетевого стека UEFI для загрузки по сети;
  • «CSM-модуль» – поддержка Legacy-загрузки. Отключение ускоряет запуск БСВВ и ОС, в меню «Быстрой загрузки» перестает появляться пункт Legacy-загрузки. Включение-выключение параметра позволяет включать/выключать параметр <Драйвер USB-Legacy(CSM)>;
  • «Драйвер USB Legacy (CSM)» – подключает возможность использовать USB устройства для в режиме Legacy. Переключение значения параметра проявляется на отображение USB-устройств в пункте в меню «Быстрой загрузки».

Примечания

  1. Изделия для функционирования на аппаратных платформах с процессором Baytrail поддерживают неотключаемый CSM-модуль, отображение параметра отсутствует в меню «Компоненты».
  2. Изделия для функционирования на аппаратных платформах с процессором ApolloLake не поддерживают CSM-модуль.
  3. Для Изделий, функционирующих на аппаратных платформах с процессором CoffeeLake (AQ H246) и SkyLake, для активации пункта «Драйвер USB Legacy (CSM)» необходимо сначала включить пункт «CSM-модуль», только после этого пункт «Драйвер USB Legacy (CSM)» будет доступен.
  4. При включении/выключении параметров внесенные изменения вступят в силу только при следующей перезагрузке.

Примечание

Доступные для настройки параметры меню «Компоненты» могут отличаться в зависимости от технических свойств аппаратной платформы, на которую устанавливается Изделие.

Драйверы устройств#

Данный пункт позволяет просматривать драйверы устройств, установленные на СВТ, проверять правильность их работы и изменять параметры.

Список устройств, отображаемых в диспетчере, зависит от платформы, используемой в СВТ.

Список драйверов по умолчанию (независимо от платформы) включает MISC настройка платформы.

Для того чтобы настроить параметры платформы, необходимо выполнить следующие действия:

  1. выбрать пункт меню;
  2. выбрать пункт, соответствующий требуемому устройству;
  3. задать необходимые параметры;
  4. сохранить изменения.

ETH: настройка IPv4#

Данный пункт предназначен для настройки работы сетевых протоколов (TCP/UDP) IPv4. Вид меню представлен на рисунке ниже.

Изделие поддерживает автоматический режим настройки, с использование DHCP – Dynamic Host Configuration Protocol, протокол динамической настройки хостов.

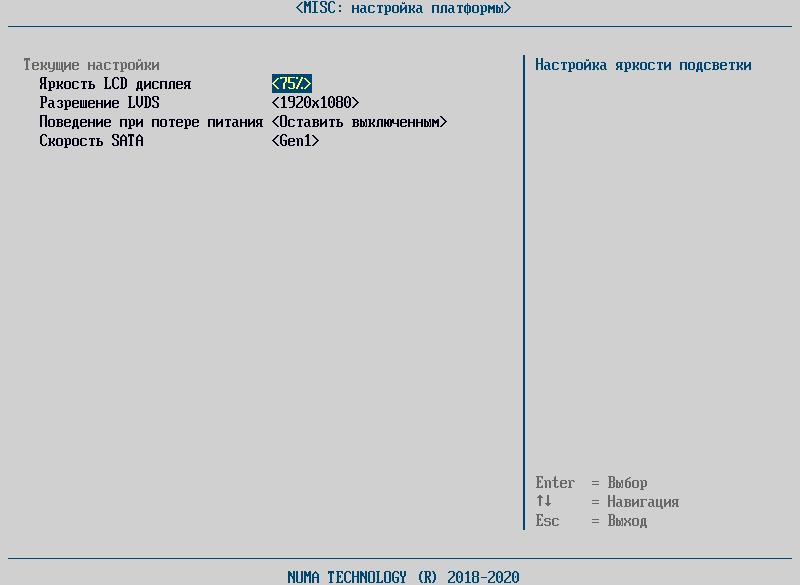

MISC: настройка платформы#

Настройка платформы включает в себя возможность настройки следующих параметров:

  • «Яркость LCD дисплея» – настройка яркости возможна в пределах: 0-25-50-75-100;
  • «Разрешение LVDS» – доступные для установки разрешения: 640*480, 800*480, 1024*768, 1920*1080;
  • «Поведение при потере питания» – доступные поведения «Оставить выключенным», «Включить»;
  • «Скорость SATA» – доступные для установки параметры: Gen1, Gen2, Gen3.
