Раздел «Информация»
Меню «Монитор состояний»#
Примечание
Данное меню отображается в зависимости от типа СВТ, на которое установлено Изделие.

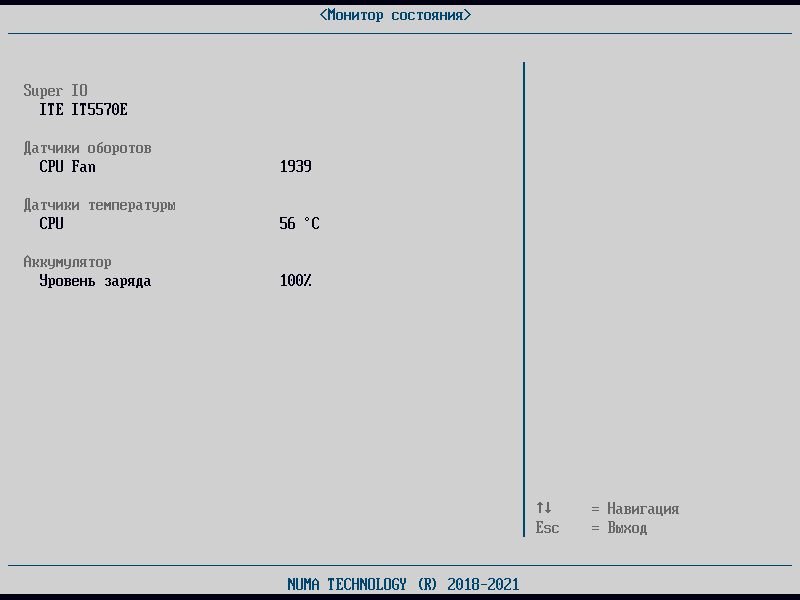

Данное меню позволяет отслеживать состояние и скорость оборотов датчиков вентилятора, а также определять значение температуры центрального процессора, температуру материнской платы, подключаемых внешний датчиков и уровень заряда СВТ.
Системная информация#

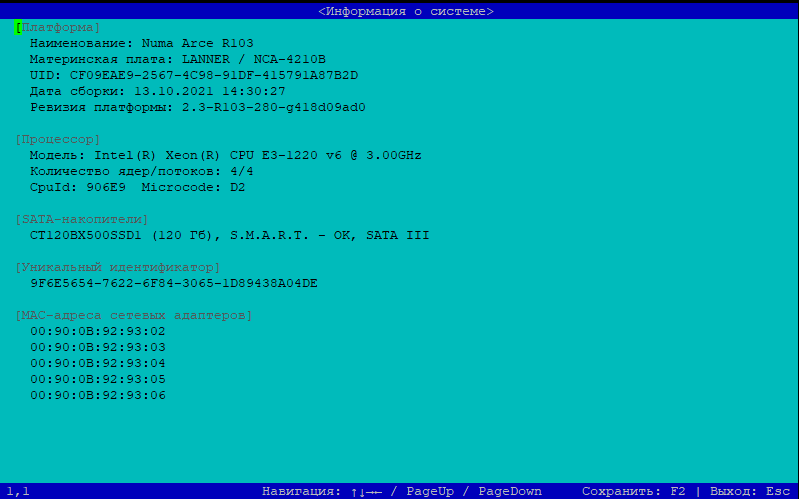

Выбрав пункт меню «Системная информация», можно получить сведения о платформе, параметрах процессора, устройствах в SATA портах, уникальном идентификаторе, адресах сетевых адаптеров.
Версия ПО#

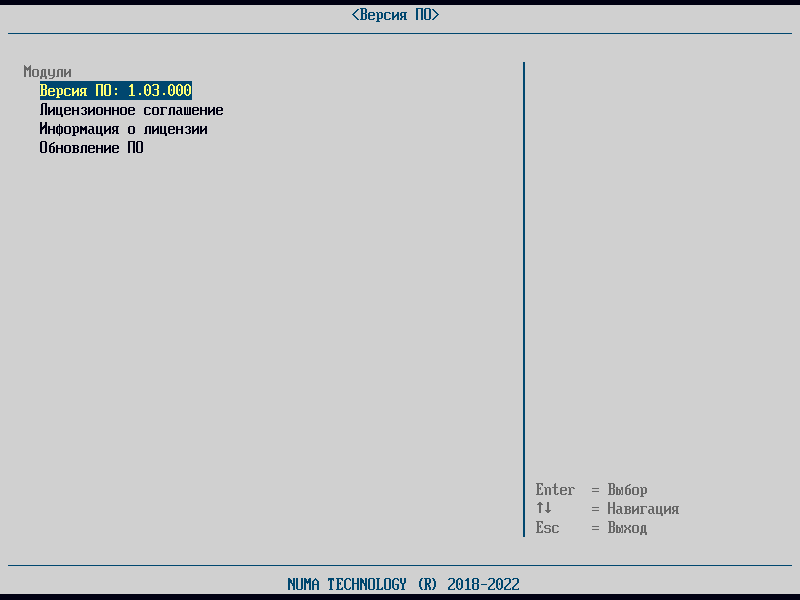

Меню «Версия ПО» показывает текущую версию ПО, лицензионное соглашение, информацию о лицензии и позволяет обновить версию ПО с USB-носителя.

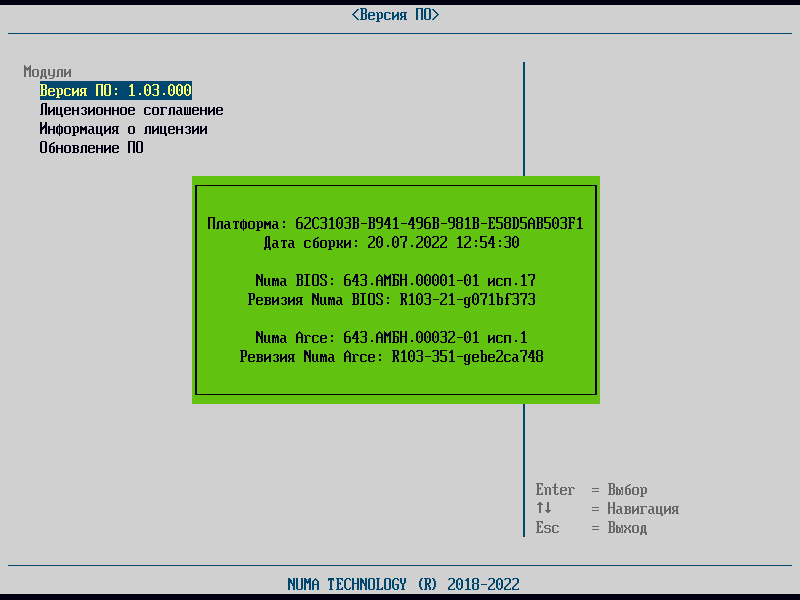

При просмотре версии ПО отображается следующая информация:
- информация о платформе;
- информация о среде функционирования Изделия;
- информация об Изделии.
Данная информация необходима для обращения в сервисную службу.
Лицензионное соглашение#
При выборе этого пункта на экран выводится текст лицензионного соглашения. Пролистывание текста доступно как построчно, с помощью клавиш ↑ ↓, так и постранично, с использованием клавиш Page Up/Page Down.
Информация о лицензии#

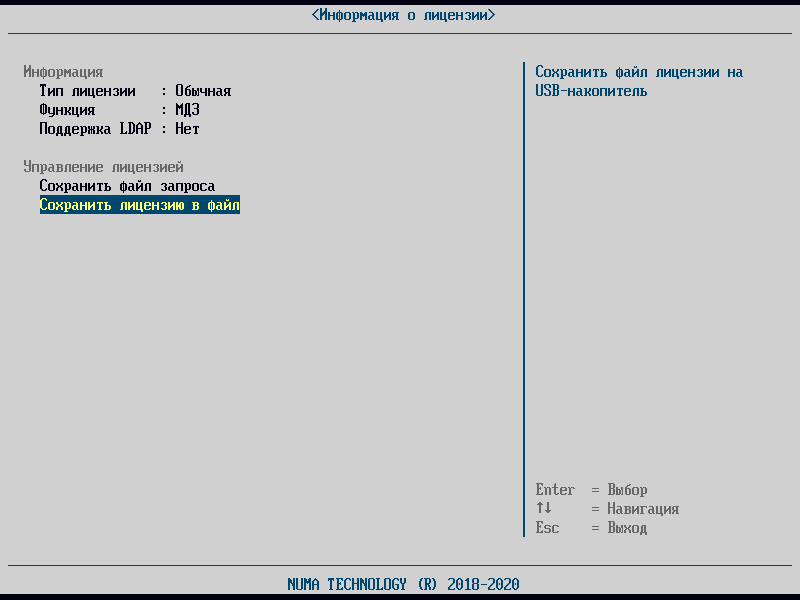

Форма имеет вид, представленный на рисунке ниже и предназначена для:
- отображения текущего состояния лицензии;
- управления лицензией.
Раздел «Информация» отображает поля:
- «Тип лицензии» с допустимыми значениями: Обычная (бессрочная) или Пробная (ограниченный срок действия);
- «Функция»: МДЗ;
- «Поддержка LDAP»: Нет.
В разделе «Управление лицензией» можно сформировать xml-файл запроса для получения лицензии, например, при замене пробной лицензии на постоянную.
О необходимости такой замены Изделие информирует сообщением:
Для этого необходимо предварительно подключить USB-носитель, выбрать пункт «Сохранить файл запроса», нажав клавишу Enter. Изделие сформирует файл вида numa_license_req_xxx.xml, где ххх – уникальный идентификатор платформы, отображаемый в «Информации о системе».
Файл запроса содержит всю необходимую информацию о конкретном экземпляре платформы для формирования лицензии. По завершении формирования файла, Изделие информирует пользователя следующим сообщением:
Сохраненный файл запроса необходимо отправить в сервисную службу ООО «НумаТех».
На основе файла запроса формируется файл лицензии вида – XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXXXXXX.p12. Данный файл помещается на USB-носитель, подключаемый к СВТ. В меню «Информация о системе» необходимо выбрать пункт «Загрузить файл лицензии». В случае отсутствия USB-носителя, Изделие проинформирует об ошибке «USB-носитель не найден».
После подключения USB-носителя необходимо перейти в меню «Панель управления» → «Версия ПО» → «Информация о лицензии» и выбрать пункт «Загрузить файл лицензии». В появившемся проводнике выбрать файл лицензии для данной платформы и нажать клавишу Enter. В случае успеха выводится сообщение об успешной установке лицензии:
В случае если выбран файл от неверной платформы, появляется сообщение об ошибке:
Обновление БСВВ#
Внимание!
Не допускается выключение питания во время обновления.
Для обновления необходимо выполнить следующие действия:
- выгрузить журнал аудита согласно разделу Журнал аудита. Изделие не позволит начать обновление до выгрузки всего журнала аудита на USB-носитель;
- записать бинарный файл прошивки на USB-носитель и подключить к СВТ;
- включить СВТ;
- в меню «Панель управления» выбрать пункт «Версия ПО» → «Обновление БСВВ»;
- в открывшемся списке файлов выбрать файл прошивки и нажать Enter;
- в появившемся окне подтвердить проведение обновления;
- в появившемся окне «Обновить EFI-переменные?» нажать клавишу N для сохранения преднастроенных параметров БСВВ или клавишу Y для возврата Изделия к заводским настройкам;
- подтвердить действия нажатием Enter в следующем окне;
- начнется запись образа прошивки в флеш-память.

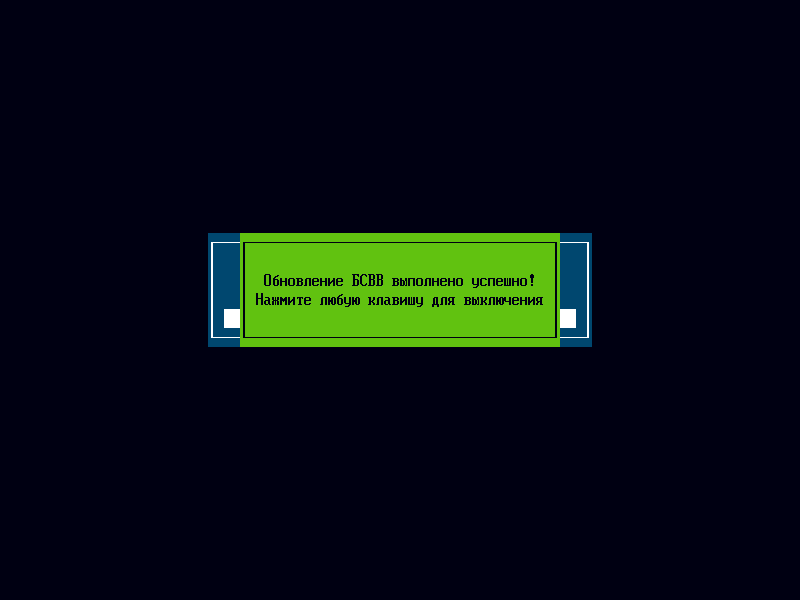

По окончании обновления будет показано сообщение и СВТ будет выключен.

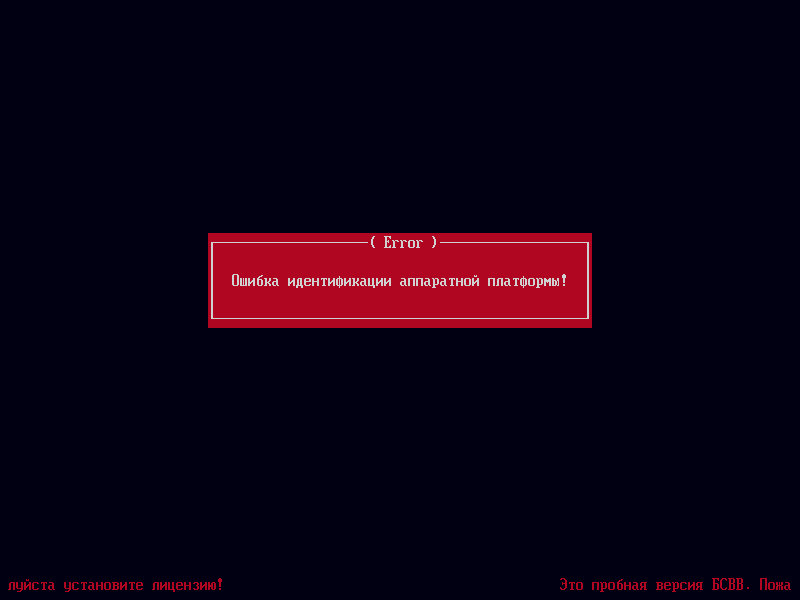

При выборе несоответствующего данной аппаратной платформе бинарного файла обновления Изделие выдаст сообщение об ошибке.
